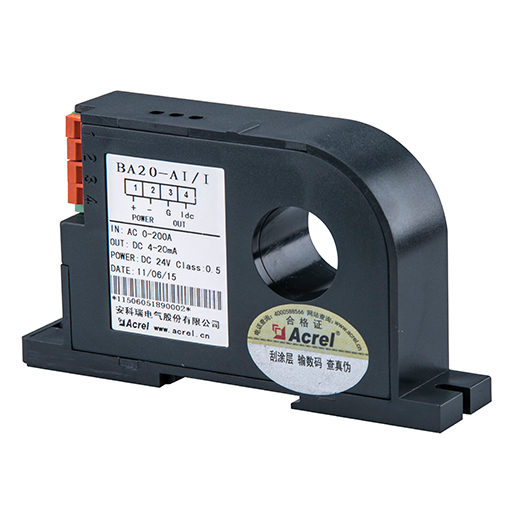

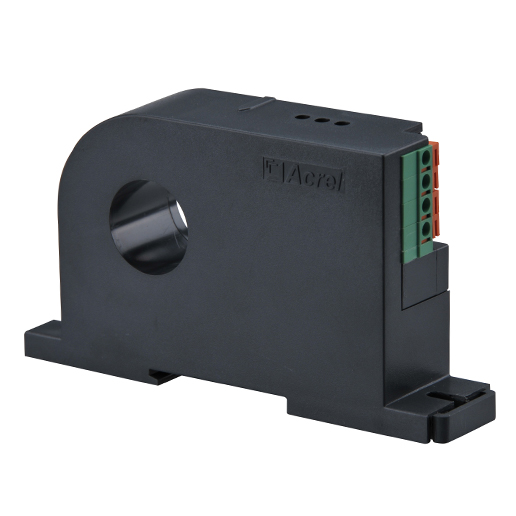

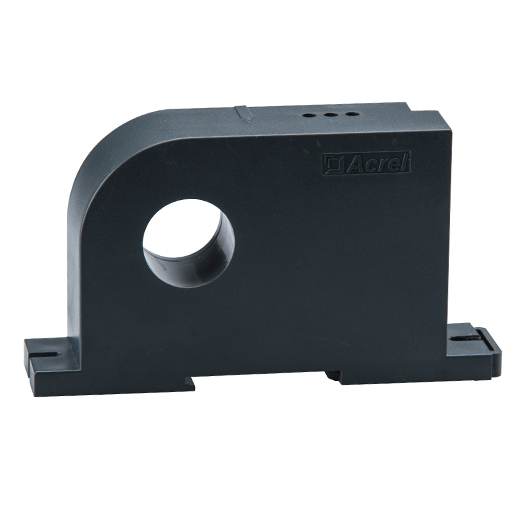

BA系列交流電流傳感器
-
18701997389
-
18217418816

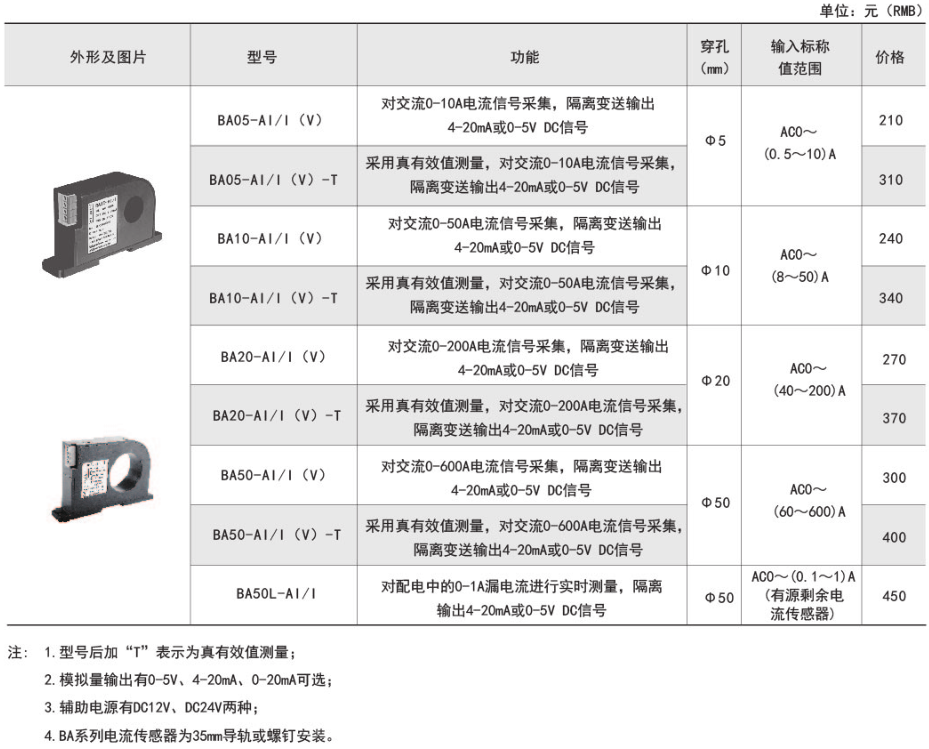

| 型號 | 功能 | 穿孔（mm） | 輸入標稱值范圍 |
| BA05-AI/I（V） | 對交流0-10A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | Φ5 | AC0～(0.5～10)A |
| BA05-AI/I（V）-T | 采用真有效值測量，對交流0-10A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | ||
| BA10-AI/I（V） | 對交流0-50A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | Φ10 | AC0～(8～50)A |
| BA10-AI/I（V）-T | 采用真有效值測量，對交流0-50A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | ||
| BA20-AI/I（V） | 對交流0-200A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | Φ20 | AC0～(40～200)A |
| BA20-AI/I（V）-T | 采用真有效值測量，對交流0-200A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | ||
| BA50-AI/I（V） | 對交流0-600A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | Φ50 | AC0～(60～600)A |
| BA50-AI/I（V）-T | 采用真有效值測量，對交流0-600A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | ||
| BA50L-AI/I | 對配電中的0-1A漏電流進行實時測量，隔離輸出4-20mA或0-5V DC信號 | Φ50 | AC0～(0.1～1)A（有源剩余電流傳感器） |
外形尺寸
?

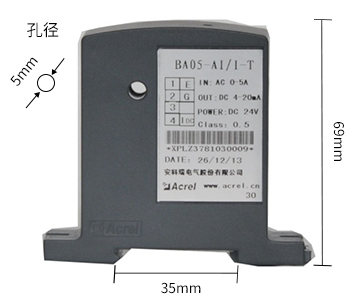

BA05
?

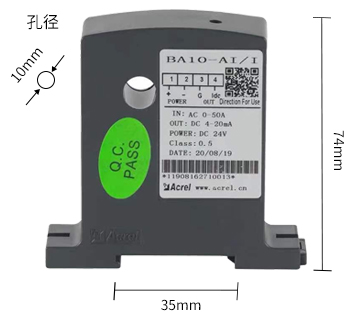

BA10
?

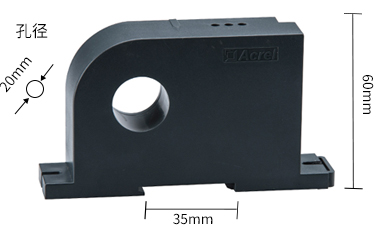

BA20
?

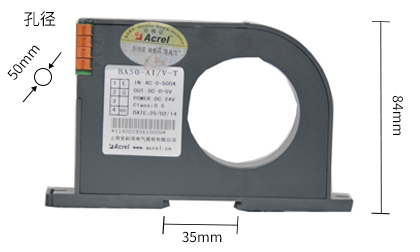

BA50
?

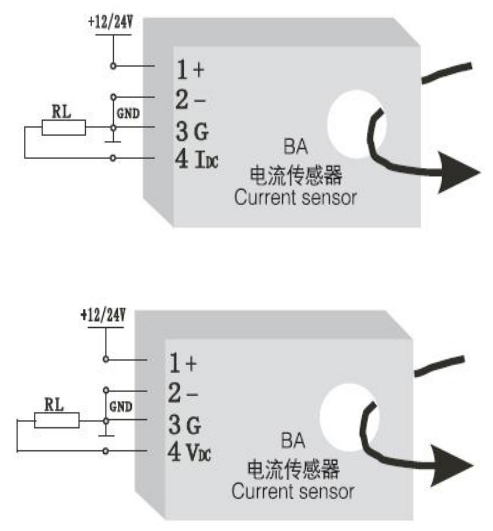

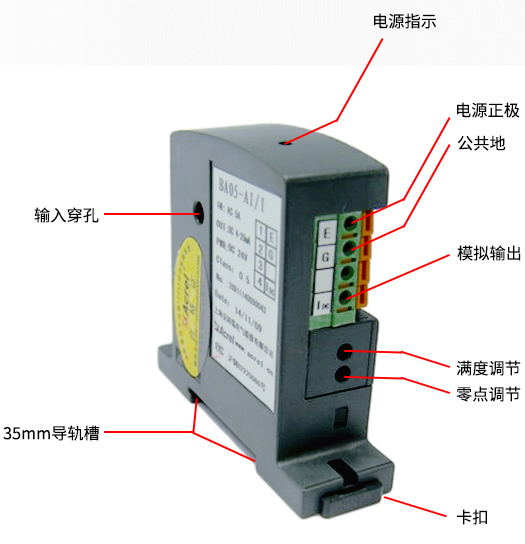

接線方式
1 —— + 電源正極（注意電源正極與地不可接反）
2 —— – 電源地
3 —— G（電流輸出負極,可與電源共地）
4 —— IDC(電流輸出正極)，VDC(電壓輸出正極)
2 —— – 電源地
3 —— G（電流輸出負極,可與電源共地）
4 —— IDC(電流輸出正極)，VDC(電壓輸出正極)
?
安裝示意

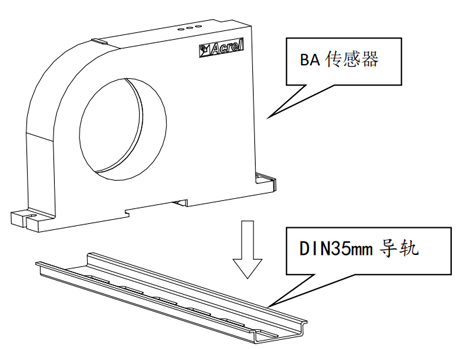

導軌安裝
選擇適合的地方安裝標準 DIN35mm 導軌，將 BA 傳感器安裝到導軌上即可；
?

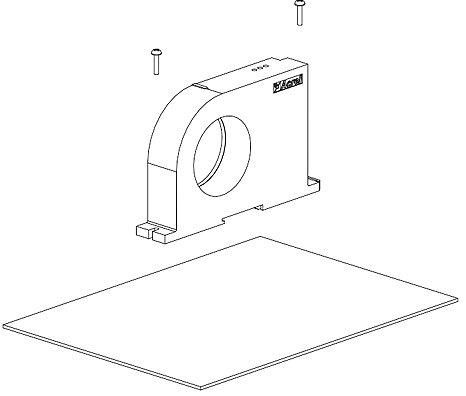

螺絲固定安裝
在柜體底板上，選擇適合的地方開兩個與所安裝傳感器固定孔位置相對應(yīng)的螺紋孔； 將傳感器放置后安裝定位螺釘（順時針）。
