分布式光伏發電系統






























				1



































		系統簡介

















          根據國家電網Q/GDW1480-2015 《分布式電源接入電網技術規定》：分布式電源并網電壓等級可根據各并網點裝機容量進行初步選擇，推薦如下：8kW 及以下可接入220V；8kW~400kW可接入380V；400kW~6000kW可接入10kV；5000kW~30000kW以上可接入35kV。并網電壓等級應根據電網條件，通過技術經濟比選論證確定。若高低兩級電壓均具備接入條件，優先采用低電壓等級接入。

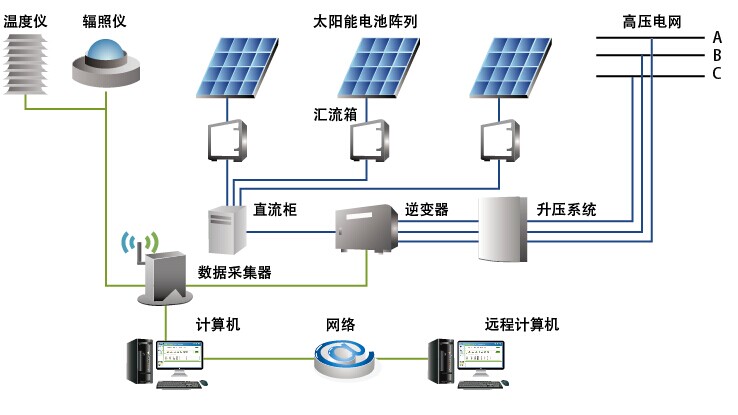

		系統結構

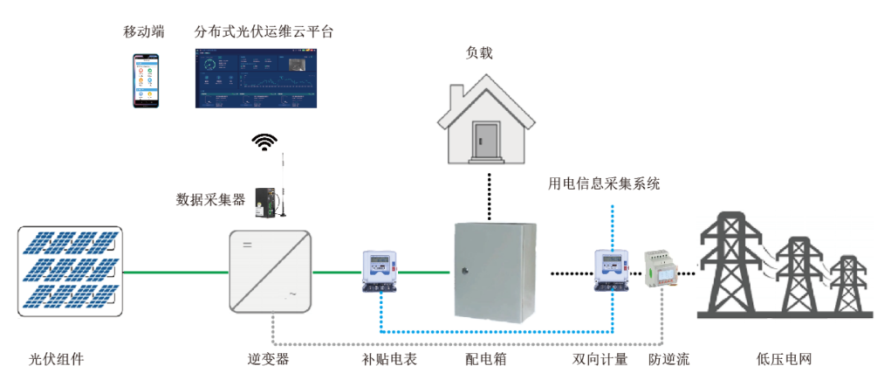

          A、戶用光伏












				2

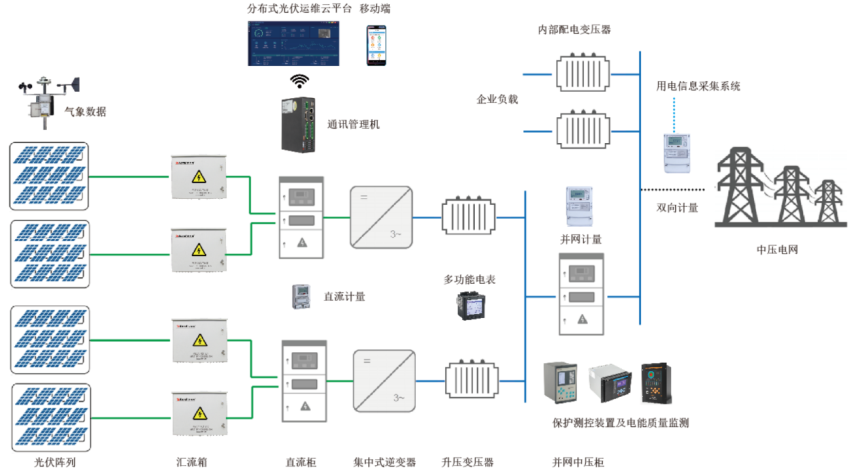

          C、大容量分布式光伏電站












				3

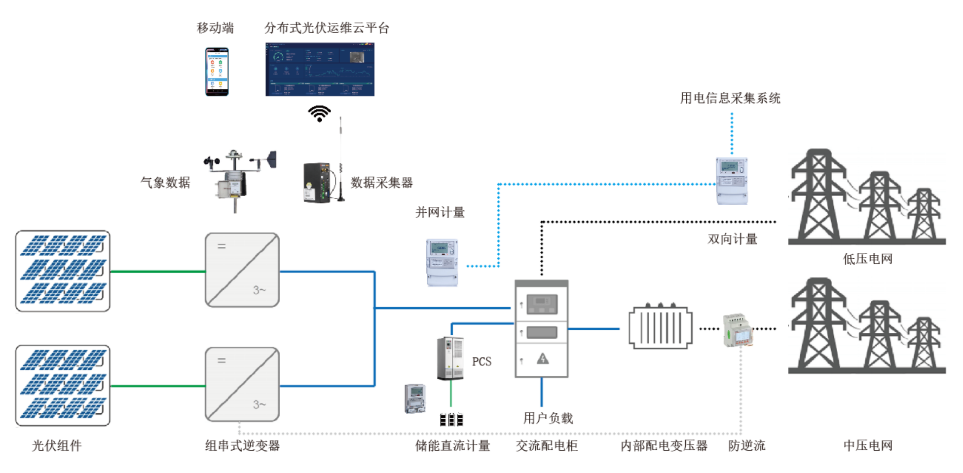

          B、中小容量光伏電站












				4



































		系統功能

















          1、綜合看板


          光伏電站位置顯示


          光伏電站數量，峰值發電功率，實時發電功率顯示


          統計所有光伏電站日、月、年發電量


          計算標準煤節約量以及二氧化碳減排量


          柱狀圖展示每月發電量


          ?

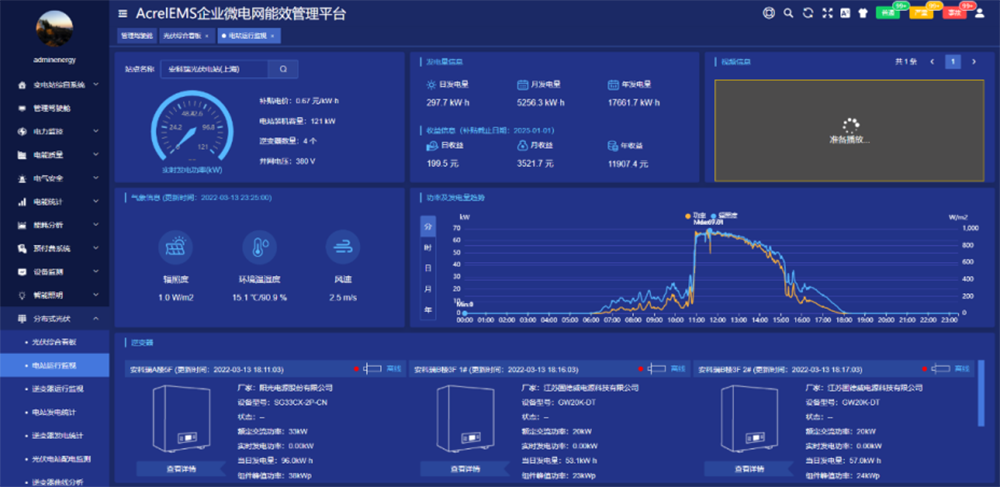

          2、電站狀態


          展示光伏電站發電功率，峰值功率等基本參數


          統計當前光伏電站日、月、年發電量


          攝像頭實時監測


          接入輻照度、環境溫濕度、風速等環境參數


          顯示當前光伏電站逆變器接入數量及其基本參數












				01

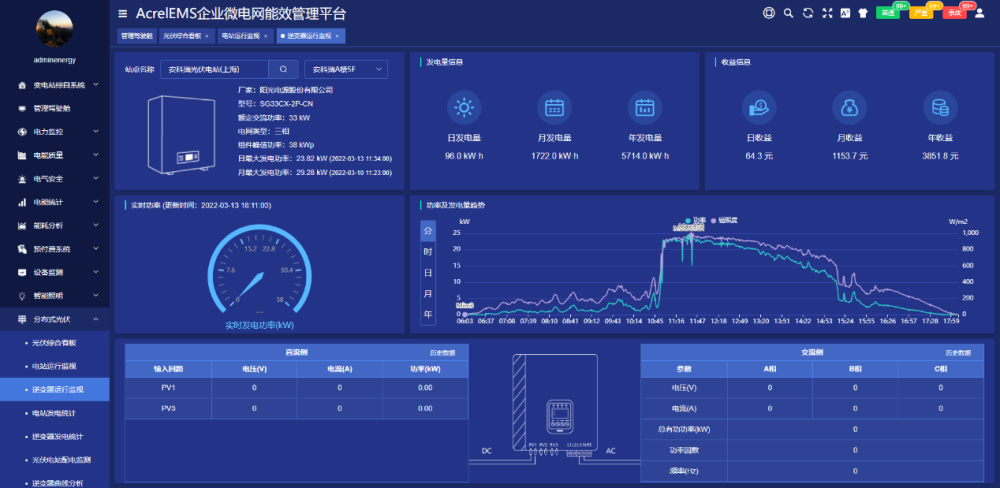

          3、逆變器狀態


          逆變器基本參數顯示


          日、月、年發電量顯示


          通過曲線圖顯示逆變器功率、環境輻照度曲線


          直流側電壓電流查詢


          交流電壓、電流、有功功率、頻率、功率因數查詢












				6

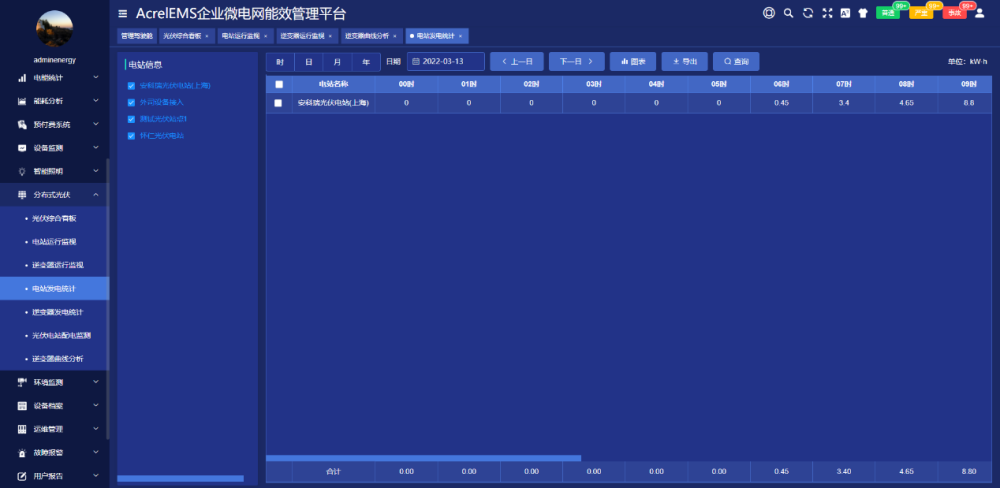

          4、電站發電統計


          統計列表中所有光伏電站日、月、年發電量，支持柱狀圖和曲線圖切換展示以及報表導出功能。












				7

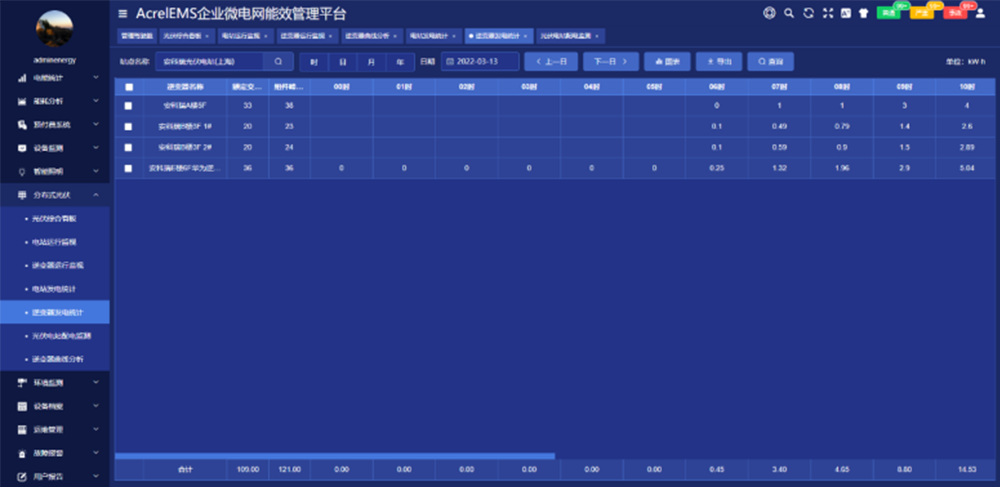

          5、逆變器發電統計


          統計當前光伏電站中所有逆變器的日、月、年發電量，支持柱狀圖和曲線圖切換展示以及報表導出功能。












				02

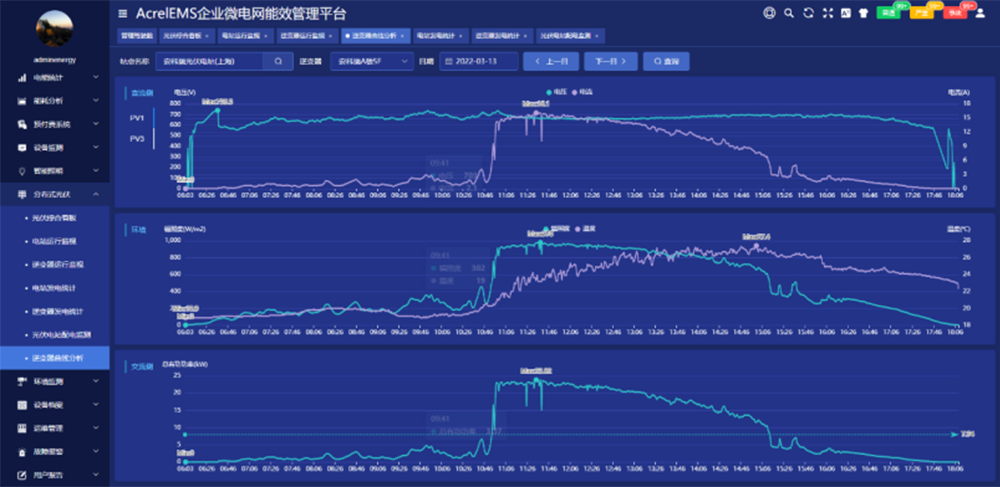

          6、逆變器曲線分析


          展示逆變器直流側電壓、電流曲線，交流側功率曲線以及環境輻照度曲線、溫度曲線。便于用戶進行整體分析。












				03



































		設備選型





















名稱
型號
用途






智能網關
ANet-1E1S1-4G
嵌入式linux系統，網絡通訊方式具備Socket方式，支持XML格式壓縮上傳，提供AES加密及MD5身份認證等安全需求，支持斷點續傳，支持Modbus、ModbusTCP、DL/T645-1997、DL/T645-2007、101、103、104協議




光伏運維云平臺
EMS-PV
監測光伏發電功率、發電量、功率曲線、發電日月年報表、設備信息、故障報警、氣象數據等




多功能網絡電力儀表
APM
各電壓等級全電氣參數測量、計量和狀態量采集




直流電能表
PZ
在分布式光伏項目中適用于直流信號設備電量測量和電能計量使用




光伏匯流箱
APV
防護等級為IP65,滿足室內外安裝要求;

采用霍爾傳感器，隔離測量，可16路輸入;

耐壓DC1.5kV.熔斷電流可選擇;

可選電壓測量功能,可測量電壓DC 1.5kV;

具有RS485通訊接口，ModBus-RTU通訊協議﹔

可根據客戶需求配用國內外知名品牌廠家的光伏專用直流斷路器，光伏專用直流熔斷器、防雷保護器等元件




匯流采集裝置
AGF
一次電流采用穿孔方式接入，可20A，穿孔方式接入，安裝方便，安全性高;帶3路開關量狀態監測，可以對匯流箱內的防雷器、斷路器狀態進行監控;具有內部測溫功能，可實時監測箱內溫度，保證電氣安全；具有DC 1500V母線電壓測量功能;具備RS485接口，Modbus-RTU協議，將監測數據上傳至后臺系統




防孤島保護
AM5SE
AM5SE-IS防孤島保護裝置主要適用于35kV、10kV及低壓380V光伏發電、燃氣發電等新能源并網供電系統。當發生孤島現象時，可以快速切除并網點，使本站與電網側快速脫離，保證整個電站和相關維護人員的生命安全。




電能質量在線監測
APView500
適用于35kV和10kV電壓等級的線路保護測控、變壓器差動、后備保護測控等功能
