配電室綜合監測系統






























				1

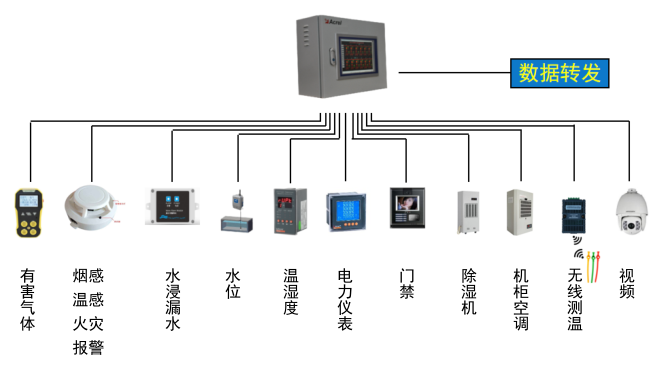

		系統簡介

















          功能：


          配電室綜合監控系統包括智能監控系統屏、通訊管理機、UPS電源、視頻監控子系統（云臺球機、槍機）、環境監測子系統（溫度、濕度、水浸、煙感）、控制子系統（燈光、空調、除濕機、風機、水泵）、門禁監控子系統（讀卡器、開門按鈕、磁力鎖）、安防監控子系統（雙鑒檢測器）。


          ?


          應用場所：


          適用于35kV及以下新建或改擴建的變電所、配電室、機房、箱變等用戶端供配電自動化系統工程設計、施工和運行維護。

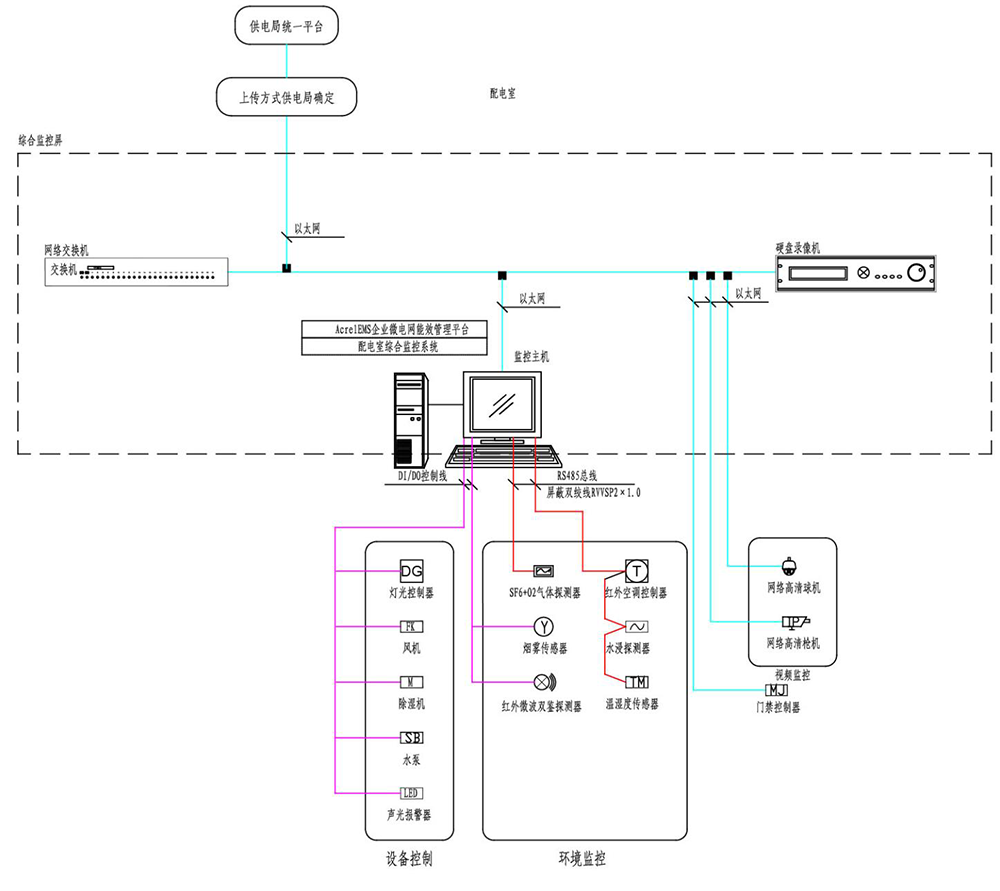

		系統結構









































				1



































		系統功能

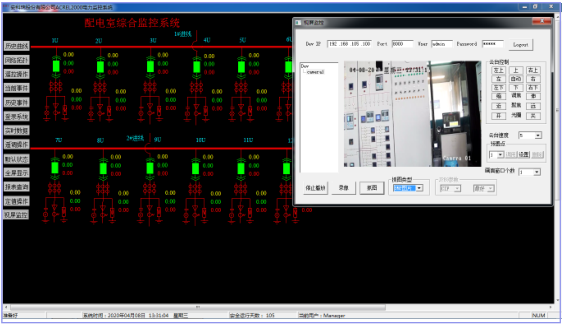

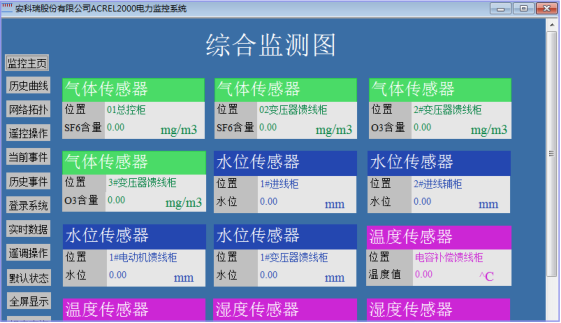

          實時監測


          能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，實時顯示有關故障、告警等信息。












				1













          數據查詢


          在人機界面中，可以直接查看配電室中各個設備的運行數據。












				2

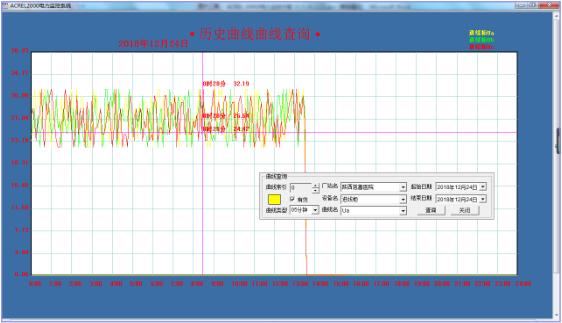

          曲線查詢


          可以直接查看各電參量曲線。












				3

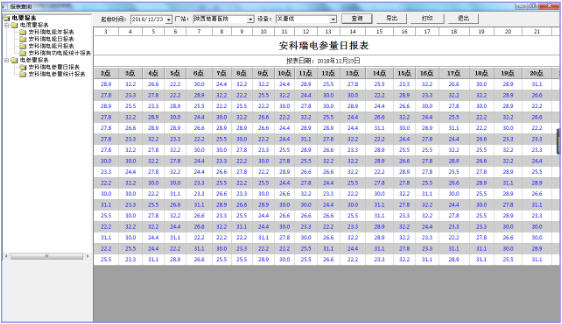

          運行報表


          查詢配電室內設備的運行數據報表。












				4

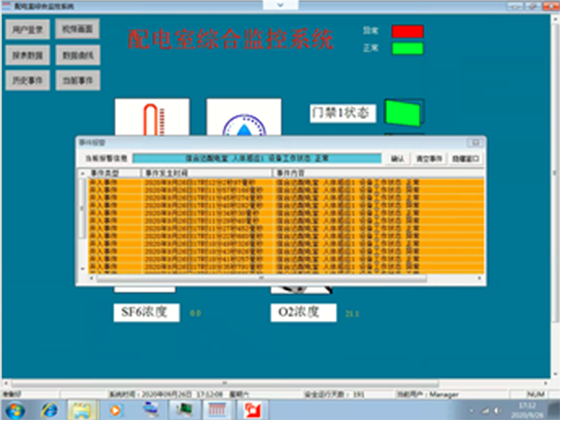

          實時告警


          具有實時告警功能，系統能夠?qū)ε潆娛覝囟?、濕度、有害氣體、設備故障或通信故障等事件發出告警。












				2

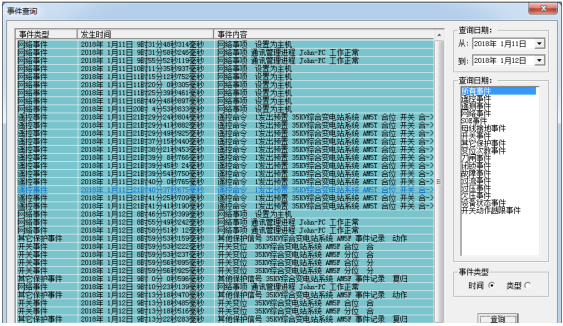

          歷史事件查詢


          能夠?qū)Ξa(chǎn)生的所有事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。












				6

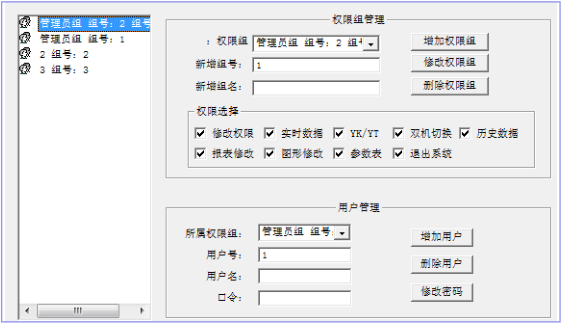

          用戶權限管理


          設置了用戶權限管理功能，可以定義不同級別用戶的登錄名、密碼及操作權限。












				7

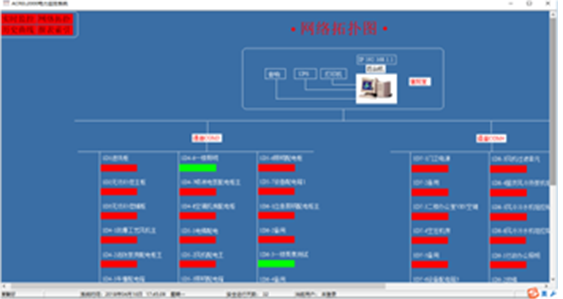

          網絡拓?fù)鋱D


          支持實時監視并診斷各設備的通訊狀態，能夠完整的顯示整個系統網絡結構。












				3

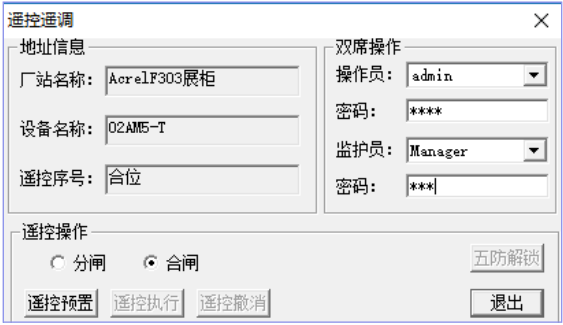

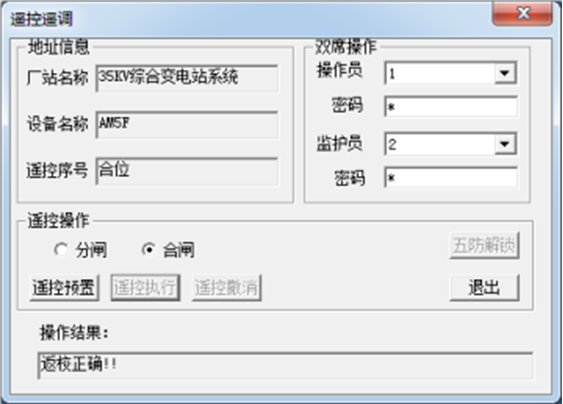

          遙控功能


          可以對整個配電系統范圍內的設備進行遠程遙控操作。












				9














				4



































		設備選型





















名稱
安裝方式
規格
備注






智能監控系統
?
?
?




監控主機
置于智能監控系統屏中
?
?




水浸傳感器
電纜溝進出線處及電房進口墻壁上安裝
?
?




水泵控制器接點
集水并中安裝
?
?




溫濕度傳感器
在配電柜運行區正對面或背面?zhèn)冗M(jìn)行安裝
?
安裝高度距離地面1.2~1.4米處




除濕機
結合現場定
?
?




煙霧傳感器
電房頂部吸頂安裝
?
每排配電柜運行設備上部署1~3個




氣體滅火控制盤
結合現場定
?
?




SF6、氧氣雙氣體采笫器
安裝在配電房墻壁上，距離地面高度10~30cm處
?
每25~40m，配置1只（選裝)




雙鑒探測器
安裝于門內俐的墻壁上
具有紅外、微波功能
距離地面高度2米左右




云臺球機
部署在配電柜前、后的墻壁或配電房屋頂處
130萬像素，具紅外夜視功能
安裝高度為2.5~3米




網絡攝像機〔槍機或球機）
正對門口的屋頂或墻體處
130萬像素，具紅外夜視功能
安裝高度為2.5~3米




風機
?
?
?




LED報警顯示屏
?
?
《選裝)




門禁控制器
?
?
?




開門按鈕
安裝于門內距離地面1.2~1.4米處
?
?




電磁鎖
安裝于門框中間位置
?
?




讀卡器
安裝于門內距離地面1.2~1.4米處
?
?




綜合監控主機
?
4T硬盤，8口
?




UPS電源
置于智能監控系統屏內，蓄電池靠屏柜底部安裝放置
5KVA/1H，5000mAH及以上
UPS電源安裝的高度在1米處左右




智能監控系統屏
宜采用標準電力屏柜，落地安裝
2260*800*600MM
內置智能環控主機、門禁控制器及網絡設備




電纜及附件
?
?
?




電源電纜
?
RVV3*2.5
?




通訊電纜
?
RVVP4*0.75
?
